Правильне підключення індукційної панелі є фундаментальним етапом, що безпосередньо впливає на пожежну безпеку житла та ефективність роботи магнітних котушок. Оскільки сучасні прилади мають високу пікову потужність, будь-яка помилка в монтажі може призвести до оплавлення ізоляції або виходу з ладу дорогої електроніки. Технологічна складність обладнання вимагає суворого дотримання інженерних нормативів, які гарантують стабільну експлуатацію поверхонь без перевантаження внутрішньобудинкових мереж.
Параметри електричної мережі та потужність обладнання
Більшість стандартних індукційних плит на чотири конфорки мають сумарну електричну потужність у межах 7 — 7.5 кВт. Таке навантаження категорично заборонено під’єднувати до звичайної побутової розетки, розрахованої на 16А. Для стабільної роботи приладу необхідно прокласти окрему виділену лінію від розподільного щитка, яка не буде залежати від іншої кухонної техніки чи освітлення. Це дозволяє уникнути перегріву проводки при одночасному використанні всіх зон нагріву в режимі Booster.
Для захисту лінії в щитку обов’язково встановлюється автоматичний вимикач номіналом 32А (для однофазної мережі 220В) та пристрій захисного відключення (ПЗВ) зі струмом витоку не більше 30 мА. Використання ПЗВ або диференційного автомата є критичним, оскільки металевий посуд на плиті може стати провідником у разі внутрішнього пошкодження ізоляції приладу.
Вимоги до силової лінії:
- Тип кабелю. Використовуйте мідний дріт марки ВВГнг або ВВГнг-LS.
- Переріз жил. Для однофазного підключення мінімальний переріз становить 4 мм², проте рекомендовано 6 мм² для запасу міцності.
- Заземлення. Наявність справного контуру заземлення є обов’язковою умовою для коректної роботи сенсорів.
- Кількість жил. Три жили для мережі 220В або п’ять жил для трифазної мережі 380В.
Підготовка посадкового місця та вентиляція
Встановлення починається з точної розмітки стільниці згідно з шаблоном, який зазвичай додається виробником у комплекті. Важливо враховувати, що внутрішні габарити корпусу плити менші за зовнішні краї скляної поверхні. Мінімальна відстань від країв вирізу до стін або бічних стінок меблів має становити не менше 50 мм, щоб забезпечити структурну цілісність стільниці та запобігти її розтріскуванню від вібрацій або температурних коливань.
Особливу увагу приділяють циркуляції повітря під корпусом, де розташовані охолоджувальні вентилятори. Між нижньою частиною індукційної панелі та верхньою полицею, шухлядою або духовою шафою необхідно залишити повітряний зазор 10 — 20 мм. Якщо під плитою знаходиться духовка, вона повинна мати власну систему примусового охолодження, щоб гарячі потоки не перегрівали електроніку варильної поверхні.
| Матеріал робочої поверхні | Мінімальна товщина (мм) | Термостійкість матеріалу (°C) |
|---|---|---|
| ДСП або МДФ з ламінацією | 28 — 38 | мін. 100 |
| Натуральний або штучний камінь | 20 — 40 | мін. 150 |
| Дерев’яний масив (щит) | 30 — 50 | мін. 90 |
Методи з’єднання дротів у різних типах мереж
Вибір схеми залежить від кількості фаз, підведених до об’єкта, що визначається типом ввідного автомата. У квартирах найчастіше зустрічається однофазне підключення 220В, тоді як у приватних будинках або нових ЖК з електроплитами може бути доступна двофазна або трифазна мережа. Перед монтажем необхідно зняти кришку клемної коробки на дні плити, де розміщена графічна інструкція з номерами контактів і порядком встановлення перемичок.
- Однофазне підключення (220В). Фазний провід (коричневий або чорний) приєднується до клем L1, L2, L3, які замикаються між собою мідними перемичками.
- Двофазне підключення (380В/2L). Перша фаза йде на клему L1, друга — на L2. Клема L3 замикається з L2 або залишається вільною залежно від моделі.
- Нейтраль (N). Сині проводи приєднуються до клем N1 та N2, які також об’єднуються перемичкою.
- Заземлення (PE). Жовто-зелений провід фіксується на спеціальній клемі з символом заземлення.
Після завершення комутації всі гвинтові затискачі необхідно затягнути з максимальним зусиллям. Поганий контакт на фазі або “нулі” призводить до іскріння, обгорання клемної колодки та появи помилок у роботі сенсорної панелі управління приладом.
Вибір і монтаж силових роз’ємів
Для підключення потужної техніки використовуються спеціалізовані силові розетки та вилки, виготовлені з негорючого пластику або кераміки. Такі роз’єми мають масивні контакти, здатні витримувати тривалий струм ситлою 25 — 40А без термічної деформації. Звичайні штепсельні з’єднання “євростандарту” на 16А категорично не підходять для індукційних плит, оскільки вони почнуть плавитися вже через 15 — 20 хвилин роботи двох конфорок на повну потужність.
Перевірка надійності фіксації кабелю в затискачах вилки повинна проводитися двічі: безпосередньо при монтажі та через місяць після початку експлуатації, оскільки мідь має властивість “просідати” під механічним тиском гвинтів.
При фіксації жил у вилці важливо стежити, щоб ізоляція не потрапила під притискну пластину, а сам кабель був надійно затиснутий зовнішнім фіксатором корпусу. Це запобіжить випадковому вириванню дротів при маніпуляціях з плитою чи меблями.

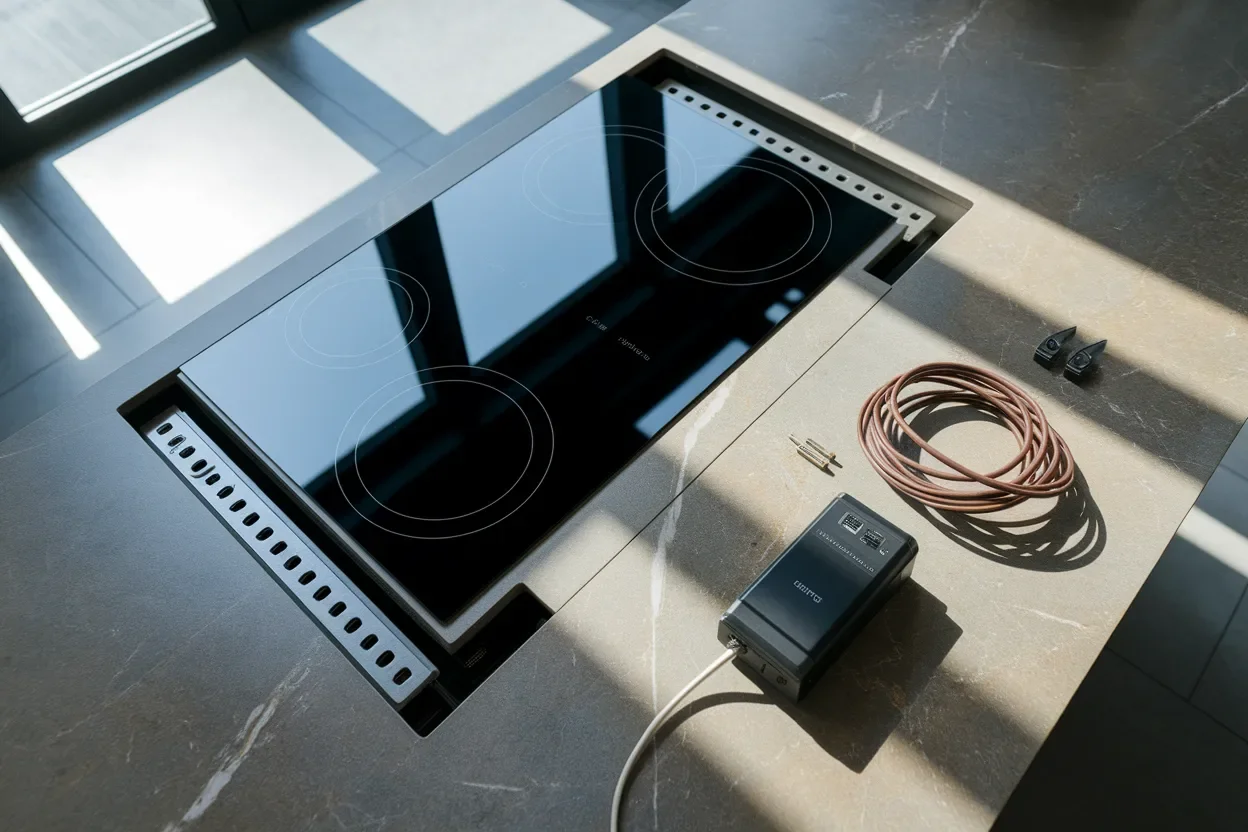

Установка та герметизація варильної поверхні
Перед безпосереднім зануренням панелі в отвір необхідно забезпечити її повну герметичність. Це захистить внутрішній простір кухонної тумби та зріз стільниці від розлитої рідини, жиру та дрібного сміття. Використання силіконового герметика зазвичай не рекомендується виробниками, оскільки він ускладнює демонтаж приладу у разі потреби сервісного обслуговування.
Етапи фінального монтажу:
- Наклеювання ущільнювача. По всьому периметру скляного краю з нижньої сторони наклеюється спеціальна неопренова або гумова стрічка.
- Позиціювання. Плита акуратно вкладається в отвір і вирівнюється щодо фронтальної лінії кухні.
- Механічна фіксація. Знизу стільниці встановлюються комплектні розпірні затискачі (кліпси), які притискають скло до поверхні.
Після встановлення необхідно перевірити горизонтальність поверхні будівельним рівнем. Навіть мінімальний нахил може призвести до нерівномірного розподілу олії на сковорідці або некоректної роботи датчиків наявності посуду. Скло має щільно прилягати до стільниці без видимих зазорів.
Чи готова ваша кухня до безпечної експлуатації нової техніки?
Довговічність індукційної плити та коректність роботи її сенсорів прямо залежать від якості підведеної лінії живлення та точності дотримання вентиляційних проміжків. Тільки повна відповідність параметрів електромережі вимогам виробника та герметичність монтажу в стільницю дозволяють уникнути перегріву індукторів і гарантують безпеку вашої оселі на довгі роки.
