Світлодіодні стрічки з робочою напругою 220В набули широкої популярності в архітектурному та вуличному освітленні. Їх використовують для контурного підсвічування фасадів будівель, парканів та габаритних приміщень, оскільки вони дозволяють створювати безперервні лінії довжиною до 100 метрів. Головна перевага полягає в економічній вигоді — відсутність дорогих і масивних блоків живлення спрощує систему. Проте робота зі змінним струмом високої напруги вимагає суворого дотримання правил електробезпеки та абсолютної герметичності кожного вузла з’єднання.

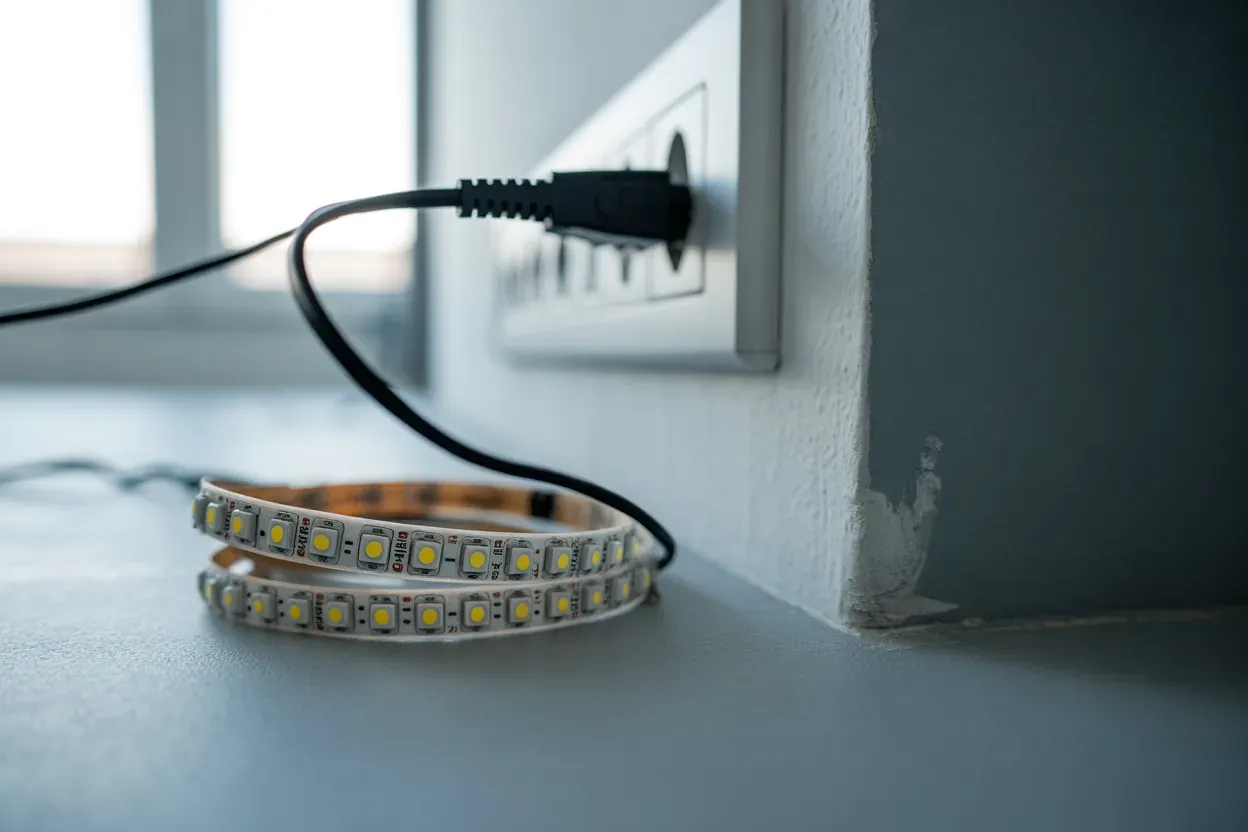

Особливості конструкції високовольтних світлодіодних стрічок
Головна конструктивна відмінність високовольтної стрічки від низьковольтних моделей на 12В або 24В полягає в способі живлення кристалів. У таких пристроях світлодіоди об’єднані у великі групи, з’єднані послідовно, що дозволяє їм працювати безпосередньо від випрямленої напруги мережі. Через таку внутрішню архітектуру стрічка має значну кратність різу — зазвичай відокремити сегмент можна лише через кожні 50 або 100 см, що важливо враховувати ще на етапі проектування освітлення.
Провідні доріжки та діоди знаходяться під небезпечною для життя напругою, тому вони завжди поміщені в товсту герметичну оболонку з ПВХ або силікону. Це забезпечує клас захисту IP67 або IP68, дозволяючи використовувати обладнання за будь-яких погодних умов під час зовнішніх робіт.
Основні технічні параметри:
- Робоча напруга. Стандартна мережа змінного струму 220В після випрямлення.
- Тип світлодіодів. Найчастіше використовуються кристали SMD 5050 (яскравіші) або SMD 2835 (енергоефективні).
- Щільність розміщення. Кількість діодів варіюється від 30 до 120 штук на один метр погонний.
- Захисна оболонка. Прозорий діелектричний гнучкий кожух, що оберігає від вологи та дотиків до струмоведучих частин.
Роль і функції діодного моста в ланцюзі
Світлодіод за своєю природою є напівпровідниковим приладом, який здатний коректно працювати лише на постійному струмі. У звичайній побутовій розетці струм змінний, з частотою 50 Гц. Якщо спробувати під’єднати світлодіодну стрічку напряму до мережі без спеціального адаптера, виникне ефект сильного мерехтіння, який негативно впливає на зір, або ж внутрішні компоненти миттєво вийдуть з ладу. Саме тому ключовим елементом схеми є діодний міст (випрямляч), який перетворює змінну напругу на постійну пульсуючу.
Необхідно суворо дотримуватися полярності під час з’єднання виходу випрямляча зі стрічкою. У разі помилки пристрій просто не засвітиться, а за умови тривалого неправильного підключення існує ризик пробою діодів або повного виходу обладнання з ладу.
Комплектуючі для проведення монтажних робіт
Для якісного монтажу недостатньо мати лише саму стрічку. Оскільки система працює під високою напругою, критично важливо використовувати заводські комплектуючі, які розраховані на відповідне навантаження та забезпечують надійний контакт. Основним елементом є мережевий шнур із вмонтованим випрямлячем, який виступає посередником між розеткою та світловими елементами. Також знадобляться спеціальні конектори, що мають вигляд двоконтактних штирів, та торцеві заглушки для фінальної ізоляції лінії.
Порівняння елементів з’єднання:
| Тип компонента | Призначення | Рівень надійності |
|---|---|---|
| Голковий штир | З’єднання випрямляча з платою | Середній (потребує фіксації) |
| З’єднувальна муфта | Стикування двох відрізків | Високий (за умови герметизації) |
| Силіконова заглушка | Ізоляція вільного кінця | Критично високий |
Правила розрізання та підготовки контактів
Розрізати високовольтну стрічку можна виключно у спеціально відведених місцях, які позначені на оболонці символом ножиць або тонкою лінією. Ці мітки розташовані з кроком у 50 або 100 см, залежно від моделі. Якщо зробити зріз у довільному місці, ви пошкодите внутрішню схему послідовного з’єднання, що призведе до непрацездатності всього сегмента довжиною в один метр.
Після розрізання необхідно підготувати торець до підключення. Для цього переконайтеся, що зріз рівний, а мідні провідники всередині оболонки добре помітні. Якщо ви помітили залишки ПВХ-задирок, їх слід обережно видалити гострим ножем, щоб забезпечити щільне прилягання компонентів.
Порядок підготовки:
- Визначення мітки. Знайдіть найближчу до потрібної довжини позначку для розрізу.
- Відсікання. Використовуйте гострі кусачки або ножиці для отримання перпендикулярного зрізу.
- Огляд контактів. Перевірте, чи не замкнуті між собою струмоведучі жили всередині трубки.
- Очищення. Видаліть пил або бруд з торців для забезпечення кращого контакту зі штирями.
Як підключити живлення та загерметизувати вузли
Процес з’єднання починається зі встановлення штирьового конектора. Гостру сторону вилки необхідно вставити безпосередньо в мідні канали, що проходять вздовж усієї стрічки всередині оболонки. Дуже важливо, щоб штирі увійшли точно в метал, не зачепивши силіконову ізоляцію, інакше контакту не буде. Після цього інший кінець штиря вставляється в роз’єм кабелю живлення з діодним мостом.
Забезпечення вологозахисту:
- Використання герметика. Нанесіть невелику кількість прозорого нейтрального силікону всередину конектора перед з’єднанням.
- Встановлення термозбіжної трубки. Одягніть трубку на місце стику і прогрійте її монтажним феном до повної фіксації.
- Заглушення кінця. Вільний край стрічки обов’язково закрийте пластиковою заглушкою, також заповненою герметиком.
Після завершення всіх маніпуляцій і застигання силікону можна проводити перше ввімкнення. Пам’ятайте, що висока напруга не пробачає недбалості — ніколи не торкайтеся ввімкненої стрічки з пошкодженою оболонкою або неізольованими стиками.
Норми навантаження та обмеження довжини ліній
На відміну від низьковольтних систем, де довжина одного сегмента обмежена 5 метрами через падіння напруги, стрічки 220В дозволяють живити від одного адаптера до 50 або навіть 100 метрів суцільного полотна. Це значно спрощує схему підключення, оскільки не потрібно паралельно підводити живлення до кожного окремого відрізка.
Однак існує фізична межа потужності, яку здатний витримати діодний міст та самі струмоведучі доріжки стрічки. Кожен адаптер живлення розрахований на певне максимальне навантаження, наприклад до 700 Вт. Перевищення цієї межі призведе до перегріву кабелю та виходу випрямляча з ладу.
Також не рекомендується послідовно з’єднувати відрізки понад заводську норму. Навіть якщо яскравості діодів вистачає, тонкі мідні жили на початку лінії можуть почати плавитися через надмірний струм, що проходить крізь них до кінця 100-метрової дистанції.
Як правильно закріпити стрічку на поверхні
Високовольтна стрічка в ПВХ-трубці досить важка та жорстка, тому вона майже ніколи не комплектується клейовим шаром. Крім того, під час роботи вона виділяє тепло, яке повинно ефективно розсіюватися. Для фіксації на вертикальних або горизонтальних поверхнях використовують спеціальні пластикові кліпси, які прикручуються саморізами.
Рекомендації щодо встановлення:
- Крок кріплення. Розміщуйте кліпси через кожні 20 — 30 см, щоб уникнути провисання стрічки під власною вагою.
- Кути повороту. Не допускайте різких зламів оболонки; радіус вигину має бути не менше 4 — 5 см.
- Зовнішній монтаж. При встановленні на фасади використовуйте морозостійкий пластик або алюмінієвий профіль.
Якщо монтаж виконується на пористі або бетонні поверхні, доцільно спочатку закріпити алюмінієвий профіль, який буде виконувати роль тепловідводу. Це значно продовжить термін служби світлодіодів, запобігаючи їхній деградації від постійного перегріву всередині силіконового кожуха.
Чи стане стрічка на 220 вольт ідеальним рішенням, залежить насамперед від масштабу об’єкта та умов експлуатації. Вона незамінна для зовнішнього оздоблення та довгих магістралей завдяки відсутності падіння напруги та громіздких блоків живлення, проте вимагає суворого дотримання правил ізоляції. Враховуючи технічну специфіку та кратність різу, цей інструмент найкраще розкриває свій потенціал у професійних архітектурних та вуличних інсталяціях, де пріоритетом є довжина лінії та простота схеми.
