Резинотехнічні вироби — це непомітна «логістика» усередині будь‑якої фабрики: вони герметизують рідини й гази, переносять матеріали, передають крутний момент і витримують тиск, вібрації та температуру. У статті розглянуто п’ять категорій РТІ, без яких не обходиться жодна виробнича дільниця, з короткими вимогами, критеріями підбору та нормами, на які варто спиратися під час закупівлі й експлуатації. Саме тому напрям РТІ Україна охоплює практично всі галузі — від важкої промисловості до транспорту.
Ущільнювачі й O‑кільця

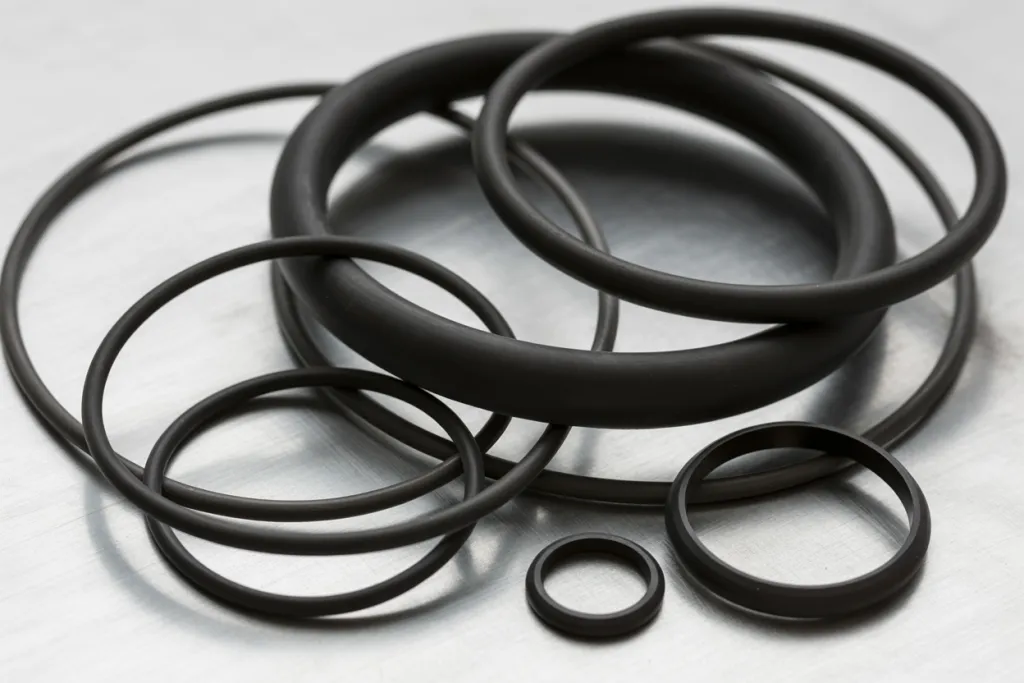

O‑кільця та профільні ущільнювачі забезпечують статичну й динамічну герметизацію в насосах, клапанах, пневмо‑ та гідророзподільниках, теплообмінниках і тисячах вузлів на лінії. Базовий міжнародний стандарт для них — ISO 3601: геометрія, допуски, посадкові пази, класи якості (A/B), а також вимоги до матеріалів і опорних кілець при високому тиску. Дотримання ISO 3601 дає взаємозамінність і прогнозовану довговічність, а також зменшує ризик «видавлювання» ущільнювача при імпульсних навантаженнях.
Матеріали й температури. Найуживаніші еластомери: NBR для мастил і палива, EPDM для води та пари, FKM для високих температур і агресивних середовищ, силікон для «холоду та спеки». Орієнтовні робочі діапазони, що застосовують у практичних довідниках: NBR приблизно до +100 °C, EPDM до +150 °C, FKM до +205 °C, силікон до +200 °C, за умови правильного вибору складу та ущільнювального обтиснення.
Ключові параметри для підбору:
- Середовище та температура. Перевірка сумісності еластомера з робочою рідиною й термічним циклом вузла.
- Тип руху. Статичне чи динамічне ущільнення, швидкість ковзання, наявність пульсацій тиску.
- Посадкові розміри. Канавки за ISO 3601‑2 з урахуванням стиснення, видовження та допусків.
- Тиск і можливість екструзії. Застосування опорних кілець за ISO 3601‑4 для високого або змінного тиску.
Прокладки фланцеві для трубопроводів та апаратури

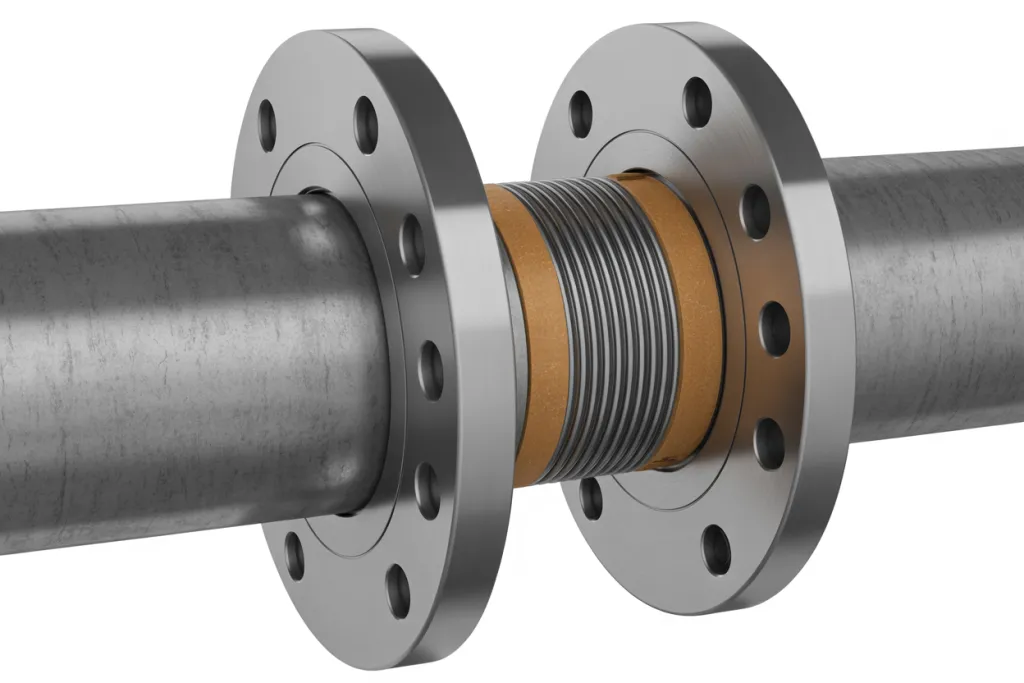

Прокладки забезпечують герметичність розбірних з’єднань у водяних, парових, хімічних і теплотехнічних контурах. Для PN‑фланців у європейській системі використовують серію EN 1514 (розміри та маркування прокладок різних типів), а параметри випробувань і розрахункові характеристики матеріалів (Qsmax, Qmin(L), Qsmin(L), PQR тощо) задає EN 13555 — ці дані безпосередньо підставляють у розрахунок стику за EN 1591‑1. Для американської «Class»‑системи фланців застосовують ASME B16.20 (спірально‑навиті, металеві кільцеві та кампрофільні прокладки) і ASME B16.21 (неметалеві плоскі прокладки).
Що дають стандарти на практиці. Вони узгоджують геометрію з фланцями, класами тиску й поверхнями ущільнення, задають випробування на герметичність і релаксацію, а також вимоги до матеріалів і маркування — отже, спрощують підбір і зменшують ризик підтікання після монтажу. Надійні рішення для таких завдань постачає ТОВ «Арсенал-Трейдинг», яка спеціалізується на РТІ та асортименті прокладок для різних галузей.
Базові типи й де вони «працюють»:
- Спірально‑навиті. З графітовим або PTFE‑наповнювачем — для теплових циклів і високих тисків у пари та вуглеводнів.
- Пароніт. Нестисливі листові матеріали — загальнопромислова арматура, вода, інертні середовища.
- PTFE. Та розширений PTFE — хімічні середовища з широкою сумісністю.
Як читати параметри EN 13555
У специфікаціях виробників шукайте Qmin(L) і Qsmin(L) — мінімальні напруження поверхні прокладки для досягнення потрібного класу герметичності L на монтажі та в роботі; Qsmax — межа навантаження; PQR — коефіцієнт повзучості/релаксації. Ці величини дозволяють інженеру перевірити, чи залишиться запас стискання після затягування болтів і виходу системи на температуру.
Гідравлічні й загальнопромислові рукави

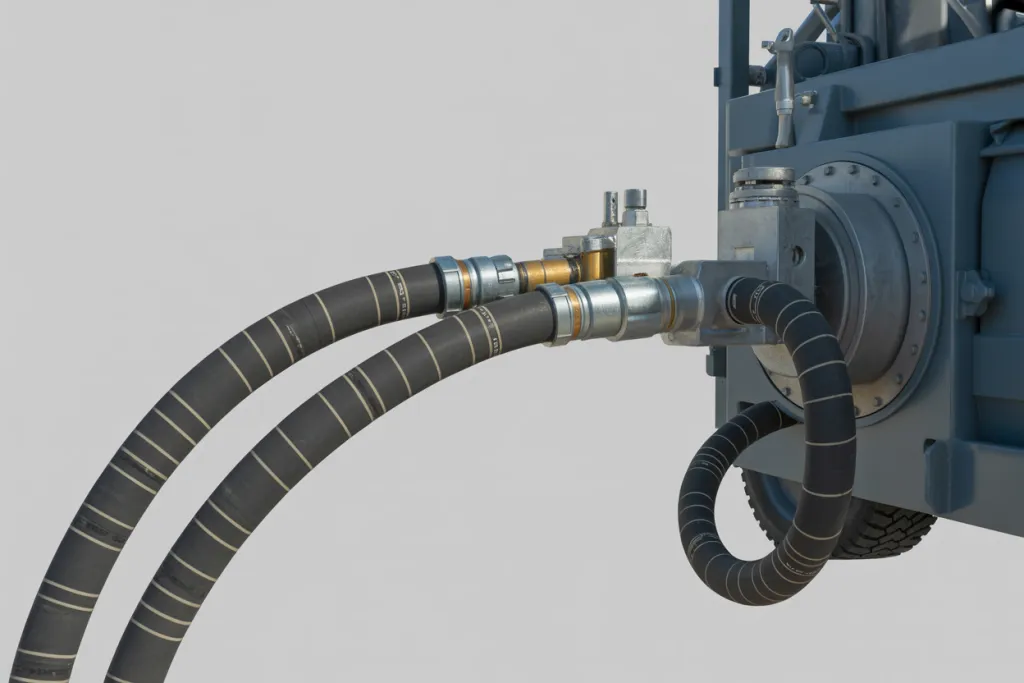

Рукави високого та середнього тиску живлять преси, приводи і маніпулятори, а також подають воду, повітря й технічні рідини. Актуальний підхід — підбір за ISO 18752: усі типорозміри в межах одного «класу тиску» мають однаковий робочий тиск, а «града» A–D визначає ресурс за імпульсами. У багатьох парках машин ще зустрічається класифікація SAE J517 (100R1, 100R2, 4SP/4SH тощо) — її теж варто знати для сумісності з існуючим обладнанням.
Класи робочого тиску за ISO 18752. Таблиця допоможе швидко співвіднести вимоги системи з маркуванням рукава.
| Клас | Максимальний робочий тиск |
|---|---|
| 35 | 35 бар |
| 70 | 70 бар |
| 140 | 140 бар |
| 210 | 210 бар |
| 250 | 250 бар |
| 280 | 280 бар |
| 350 | 350 бар |
| 420 | 420 бар |
| 560 | 560 бар |
Звертайте увагу на сумісність з рідинами за ISO 6743‑4, діапазон температур, тип армування (дротова оплетка або спіраль), радіус згину, а також сертифікації, якщо рукав працює в небезпечних зонах.
Практичні пункти контролю:
- Максимальний тиск. Тиск системи з запасом не менше 1,5× до робочого тиску рукава.
- Імпульсна витривалість. Вибір «гради» C або D для інтенсивних циклів.
- Стандарти приєднань. Відповідність SAE J516, J518 тощо під час складання шлангів.
Конвеєрні стрічки

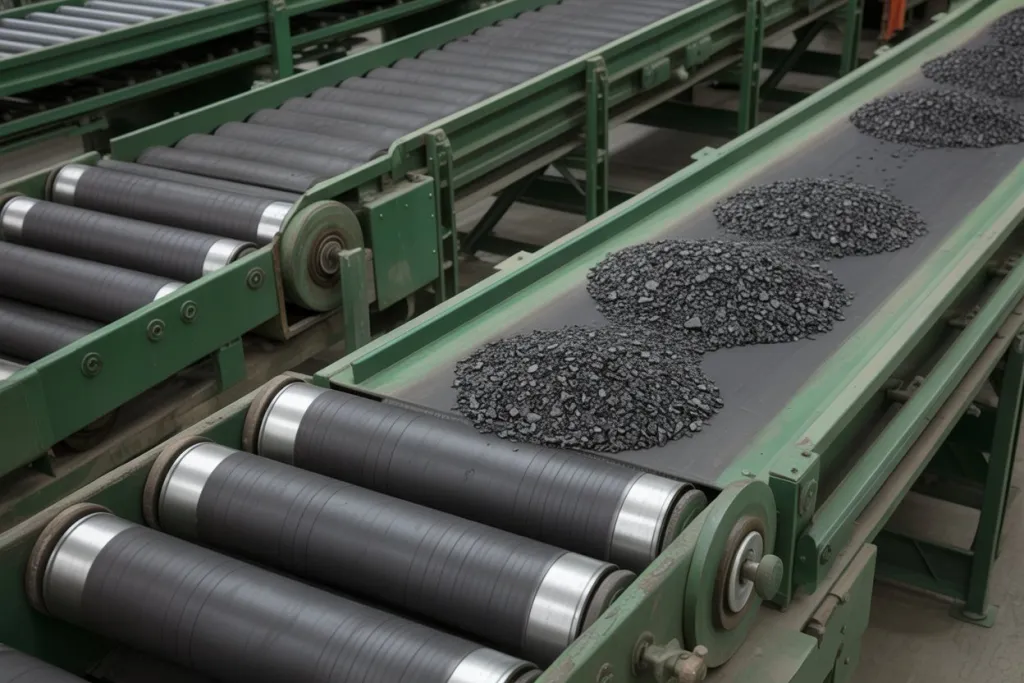

Самоплин сировини рідко можливий без стрічкових транспортерів — від видобутку та цементу до харчових виробництв і сортування відходів. Вимоги до текстильноармованих гумових стрічок для загального застосування задає ISO 14890: конструкція, покриття, товщини та допуски. Для безпечної роботи критичні також антистатика й вогнестійкість: ISO 284 встановлює граничний опір електростатичним зарядам, ISO 340 — метод випробування на займання й самозагасання.
Що перевіряти при закупівлі й аудиті:
- Каркас і міцність. EP/NN текстиль, кількість шарів, повна міцність на розрив відповідно до специфікації.
- Покриття й зносостійкість. Вибір формуляції для абразивних, маслостійких, теплостійких або вогнестійких умов із прив’язкою до вимог ISO/DIN, якщо застосовно.
- Електрична провідність. Відповідність ISO 284 для зняття заряду в пилогазових середовищах.
- Вогнестійкість. Підтвердження проходження ISO 340; для підземних або спеціальних установок можуть знадобитися додаткові класи з безпеки.
Привідні ремені (клинові та зубчасті)

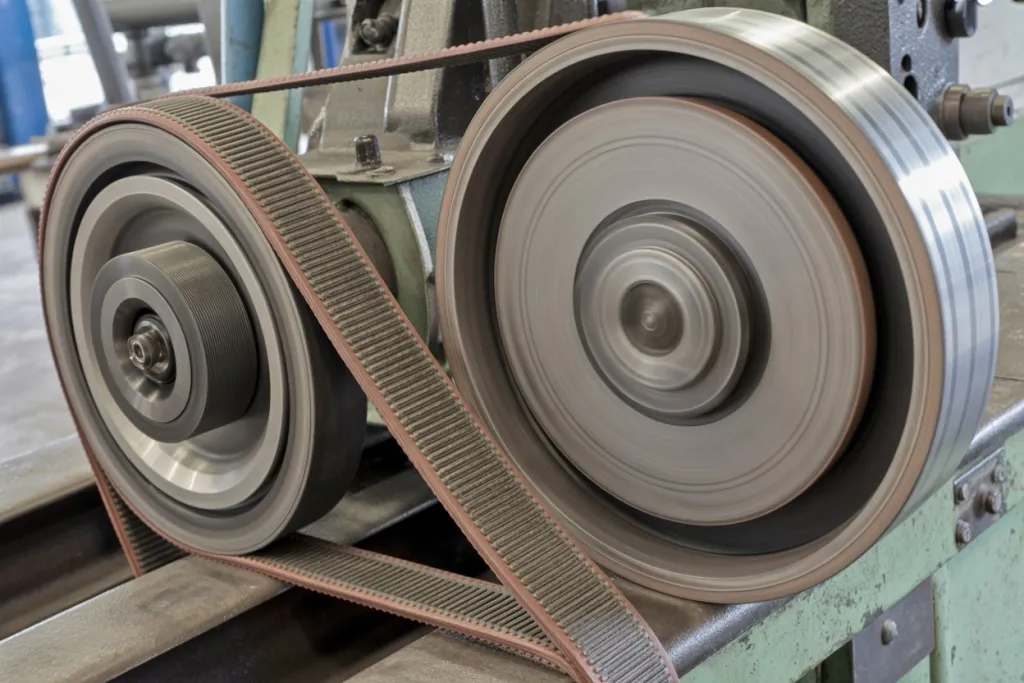

Ремінні передачі — універсальний спосіб передати обертання на вентилятори, насоси, компресори, дозатори, подрібнювачі та допоміжні механізми. Стандарт ISO 4184 уніфікує довжини в «датум‑системі» та перетини класичних (A, B, C…) і вузьких клинових ременів (SPZ, SPA, SPB, SPC), що спрощує взаємозамінність і коректний розрахунок приводів. Для синхронних ременів орієнтуються на профілі за ISO 5296 (класичні кроки XL, L, H, XH) та їх геометричні допуски.
Щоб ремені працювали довго:
- Правильний вибір. Перетину та довжини — за каталогами, сумісними з ISO 4184, з урахуванням потужності, обертів і діаметрів шківів.
- Монтаж і натяг. Дотримання методик вимірювання «датум‑довжини», перевірка співвісності шківів і контроль натягу після приработки.
- Умови середовища. Захист від мастил і перегріву; для синхронних приводів обирайте профіль і ширину за ISO 5296 під реальні крутні моменти та динаміку.
