Качество сварных соединений полиэтиленовых магистралей напрямую определяет надежность всей системы водоснабжения или газораспределения на протяжении 50-летнего расчетного срока эксплуатации. Ручная стыковая сварка с механическим приводом центратора требует высокой квалификации оператора и не гарантирует стабильности параметров при монтаже сотен стыков на протяженных объектах. Сварочный стыковой аппарат с программным управлением исключает человеческий фактор, автоматически контролируя температуру нагрева, давление осадки и время выдержки на каждом этапе технологического цикла с точностью ±2% от заданных значений.
Принцип стыковой сварки основан на нагреве торцов труб до вязкотекучего состояния полимера (210-230°C для полиэтилена) с последующим сжатием под контролируемым давлением для создания молекулярной диффузии. Результат — монолитный шов с прочностью, превышающей тело трубы на 10-15%. Что определяет выбор оборудования?
Классификация стыковых аппаратов по степени автоматизации
Ручные аппараты с механическим винтовым приводом применяются для периодических работ небольшого объема или аварийного ремонта. Оператор визуально контролирует формирование грата, регулирует давление рукояткой винта и определяет момент перехода между этапами по секундомеру. Себестоимость такого оборудования минимальна, однако качество шва критически зависит от опыта сварщика.
| Тип аппарата | Диапазон диаметров | Система управления | Примеры моделей |
|---|---|---|---|
| Ручной механический | 63-160 мм | Винтовой привод, визуальный контроль | M-WELD HDY-200, MW-C160 |
| Полуавтоматический гидравлический | 160-630 мм | Гидравлика + электронный таймер | Turan Makina AL-315, M-WELD HDC-315 |
| Автоматический с электронным управлением | 250-630 мм | Программируемый контроллер | Nowatech ZHCN-315RE, Weltech W315 |
| Автоматический CNC | 315-1000 мм | Компьютерное управление с протоколированием | Nowatech ZHCN-500R CNC, Ritmo Delta 630 |

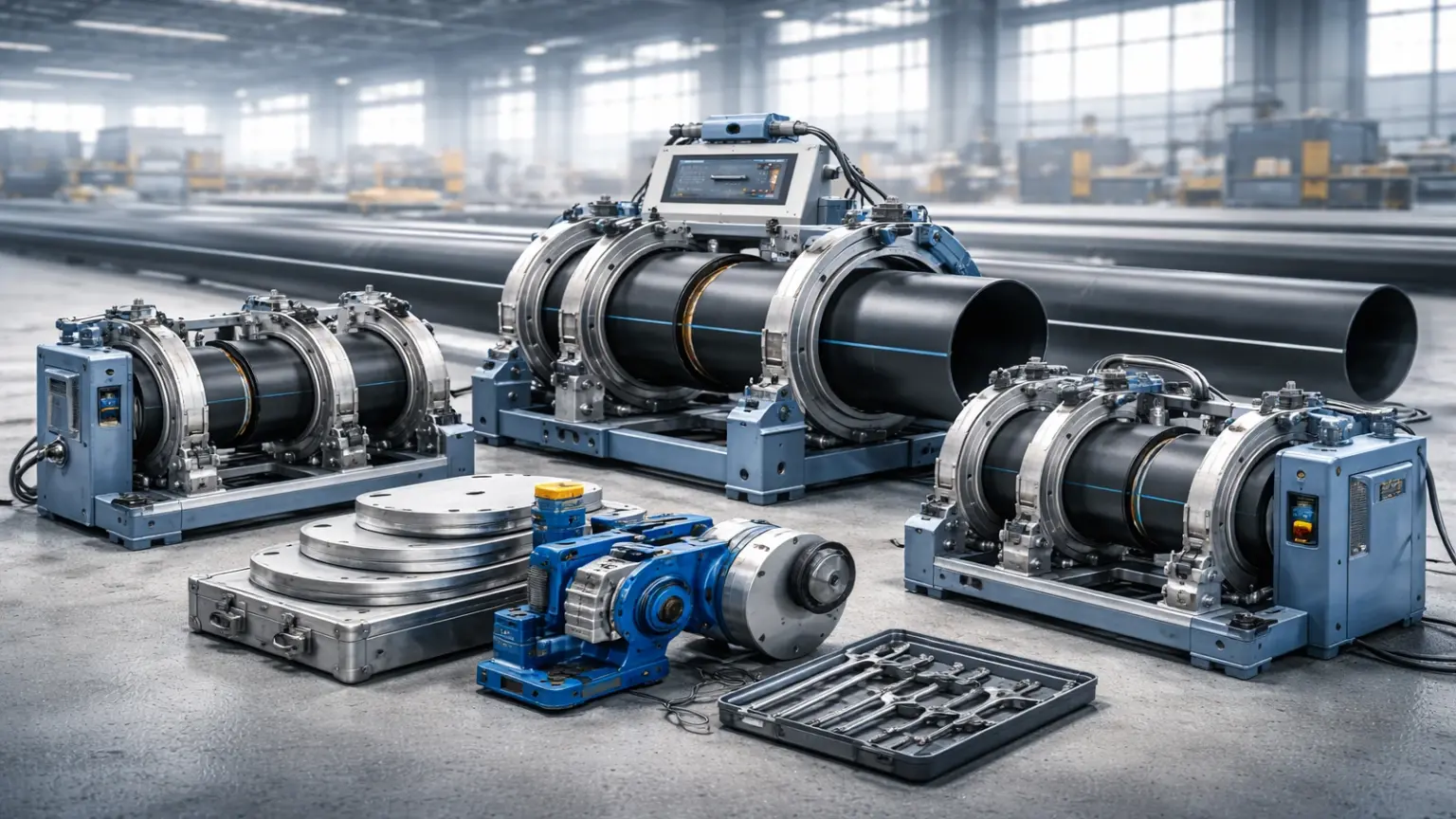

Технические узлы сварочной машины
Центратор представляет собой систему подвижных вкладышей с внутренним диаметром, превышающим наружный диаметр трубы на 0,5-1,5 мм для свободной установки. Четырехточечная фиксация обеспечивает соосность с точностью до 10% от толщины стенки — критический параметр для равномерности нагрева по периметру. Гидравлический привод создает усилие сведения от 1,5 кН для диаметра 63 мм до 450 кН для диаметра 1600 мм с плавной регулировкой через пропорциональный клапан.
Нагревательный элемент изготавливается из литого алюминия с тефлоновым антипригарным покрытием толщиной 80-120 микрон и встроенными ТЭНами мощностью от 1,5 до 18 кВт в зависимости от диаметра. Рабочая температура поддерживается с точностью ±5°C термопарой типа К, расположенной в центральной зоне диска. Толщина нагревателя 18-25 мм обеспечивает равномерное распределение тепла и минимальную инерцию при отводе.
Торцеватель с дисковыми ножами диаметром 160-315 мм вращается с частотой 60-120 об/мин, срезая слой полиэтилена толщиной 0,3-0,5 мм за проход. Мощность электродвигателя варьируется от 0,75 кВт для диаметров до 160 мм до 2,2 кВт для труб 630+ мм. Механическая подача со скоростью 0,8-1,2 мм/мин обеспечивает формирование непрерывной стружки без рывков.
МегаПайп: ассортимент сварочного оборудования
Компания МегаПайп предлагает стыковые сварочные аппараты ведущих мировых производителей с адаптацией под требования украинского рынка. Ассортимент включает модели от компактных ручных устройств для диаметров 63-160 мм до автоматических станций для магистральных труб диаметром до 1600 мм. В каталоге представлены аппараты Nowatech с CNC-управлением и протоколированием до 10000 сварок, надежные гидравлические машины M-WELD серий HDC и HDL, экономичные модели Turan Makina серии AL, профессиональное оборудование Ritmo для ответственных объектов.
Техническая поддержка охватывает консультации по выбору оптимальной модели под конкретные задачи, обучение персонала технологии стыковой сварки и контролю качества швов, сервисное обслуживание с наличием оригинальных запасных частей на складе в Одессе. Гарантийные обязательства распространяются на все оборудование с возможностью выездного ремонта на территории заказчика при объемных контрактах.
Доставка организована по всей Украине — Киев, Днепр, Харьков, Львов, Николаев и другие регионы. Для постоянных партнеров действуют специальные условия — отсрочка платежа до 45 дней, скидки от 8% при закупке нескольких единиц оборудования, бесплатное обучение операторов при покупке автоматических аппаратов стоимостью от 300 тысяч гривен.
Технологический цикл автоматической сварки
- Подготовка поверхности — торцевание труб до получения стружки непрерывной лентой шириной, равной толщине стенки, свидетельствует о достижении параллельности плоскостей с точностью 0,1 мм, очистка от стружки сжатым воздухом давлением 4-6 бар
- Предварительный нагрев — подвод нагревателя к торцам с контактным давлением 0,02-0,03 МПа (давление оплавления) до формирования первичного грата высотой 0,5-1,0 мм по всему периметру, время зависит от толщины стенки по формуле 10 сек/мм + 6 сек технологическая пауза
- Нагрев под нулевым давлением — снятие механического усилия при сохранении контакта с нагревателем для равномерного прогрева всей толщины стенки, длительность рассчитывается автоматически контроллером исходя из параметров трубы и температуры окружающей среды
- Удаление нагревателя и сведение — извлечение диска и перемещение труб в позицию стыковки должно укладываться в 4-6 секунд во избежание остывания расплава ниже температуры диффузии 180°C, современные машины выполняют операцию за 2-3 секунды
- Осадка под давлением — сжатие торцов с усилием 0,15-0,25 МПа (давление стыковки) для формирования окончательного грата симметричной формы высотой 2,5-4,0 мм с обеих сторон, визуальный признак качественного шва
- Охлаждение без снятия давления — выдержка в зажатом состоянии минимум 15 секунд на каждый миллиметр толщины стенки при температуре воздуха +20°C, увеличение времени на 50% при работе в мороз до -15°C
Критерии выбора сварочного оборудования
Диапазон свариваемых диаметров определяет универсальность машины — модели с широким перекрытием 160-400 мм требуют смены только вкладышей центратора и колец нагревателя стоимостью 8-12% от цены базового комплекта. Узкоспециализированные аппараты 63-160 мм или 500-1200 мм дешевле на 15-20%, но ограничивают возможности подрядчика при получении заказов с нестандартными диаметрами.
Как влияет мобильность? Стационарные станции для цехового производства фасонных изделий имеют массу 200-500 кг и требуют подключения к трехфазной сети 380В мощностью до 25 кВт. Полевые модели весом до 150 кг комплектуются бензиновыми генераторами 5-8 кВт или работают от однофазной сети 220В при использовании инверторных нагревателей.
Система протоколирования критична для ответственных объектов — газопроводы, магистральные водоводы, трубопроводы АЭС требуют документирования каждого стыка с указанием даты, времени, фамилии сварщика, фактических значений температуры и давления. Автоматические машины Nowatech с функцией Data Logger сохраняют до 10000 протоколов в энергонезависимой памяти с возможностью экспорта через USB для передачи заказчику.
Типичные ошибки эксплуатации
Использование нагревателя с поврежденным тефлоновым покрытием приводит к налипанию расплавленного полиэтилена на алюминиевую поверхность. Остатки полимера создают неравномерность нагрева с локальными перегревами до 250-270°C и участками недогрева 190-200°C, что делает шов неоднородным по прочности. Замена тефлонового слоя требуется после 800-1200 сварок в зависимости от диаметра.
Работа с несоответствующим диаметром вкладышей центратора вызывает смещение осей труб. Овальность стыкуемых труб более 1,5% от номинального диаметра требует предварительной калибровки специальными роликовыми приспособлениями, иначе неравномерный зазор по периметру приводит к локальным холодным участкам шва.
Сварка в условиях ветра со скоростью более 5 м/с без ветрозащитных экранов ускоряет остывание расплава на 30-40%. Критична фаза переноса после удаления нагревателя — поток воздуха охлаждает торцы ниже температуры диффузии 180°C за 3-4 секунды вместо нормативных 6 секунд, что не позволяет завершить сведение вовремя.
Ответы на частые вопросы (FAQ)
Какая разница между полуавтоматическим и автоматическим аппаратом?
Полуавтоматическая машина имеет гидравлический привод сведения труб, но оператор вручную управляет этапами процесса — включает таймер нагрева, извлекает нагревательный элемент, инициирует сведение. Автоматическая машина с CNC-контроллером выполняет весь цикл по заложенной программе после ввода диаметра и SDR трубы — рассчитывает время каждого этапа, контролирует температуру, давление, формирует протокол сварки. Разница в стоимости составляет 40-60%, но автоматика гарантирует стабильное качество даже при работе малоопытного оператора.
Нужен ли генератор для работы в полевых условиях?
Да, при отсутствии стационарной электросети требуется генератор мощностью, превышающей суммарное потребление нагревателя и торцевателя на 25-30% для компенсации пусковых токов. Для машин диаметром до 315 мм достаточно бензинового генератора 5-7 кВт, для магистральных установок 630+ мм необходим дизель-генератор 18-25 кВт с трехфазным выходом 380В. Альтернатива — инверторные нагреватели, работающие от однофазной сети 220В с потреблением до 3,5 кВт даже для диаметра 315 мм.
Как часто нужно обслуживать оборудование?
Ежедневное обслуживание включает очистку вкладышей центратора от загрязнений, проверку уровня гидравлического масла, осмотр шлангов высокого давления на предмет утечек. Каждые 500 сварок требуется замена гидравлического масла и фильтров, проверка калибровки термопары нагревателя, контроль затяжки резьбовых соединений. Капитальное обслуживание с заменой уплотнений гидроцилиндров и ревизией насоса проводится через 3000-5000 сварок или раз в 2 года при интенсивной эксплуатации.
Можно ли сваривать трубы разных марок полиэтилена?
Сварка труб ПЭ 80 с ПЭ 100 запрещена из-за различия температур плавления и показателя текучести расплава MFR. ПЭ 80 имеет MFR 0,3-1,4 г/10мин, ПЭ 100 — 0,2-1,3 г/10мин, что приводит к неоднородности шва с зоной пониженной прочности. Допускается сварка труб одной марки от разных производителей при условии соответствия ГОСТ 18599 по геометрическим параметрам — разница в толщине стенки не более 10% обеспечивает качественный стык.
Сколько стоит обучение оператора сварочной машины?
Базовый курс обучения стыковой сварке длительностью 40 академических часов (5 дней) включает теоретическую подготовку по технологии процесса и практические занятия на оборудовании с выполнением контрольных сварок. Стоимость обучения одного оператора составляет 8000-12000 грн с выдачей сертификата, действительного 3 года. Многие поставщики оборудования, включая МегаПайп, предоставляют бесплатное обучение двух операторов при покупке автоматической машины стоимостью от 300 тысяч гривен.
Заключение
Инвестиция в автоматическое сварочное оборудование окупается повышением производительности труда в 2-3 раза по сравнению с ручными методами и гарантией качества стыков на уровне международных стандартов. МегаПайп обеспечивает полный цикл поддержки от выбора оптимальной модели до постгарантийного сервиса с наличием оригинальных запчастей ведущих производителей — Nowatech, M-WELD, Turan Makina, Ritmo, Weltech.
